Diagnóstico e Reparação de Circuitos Eletrónicos Complexos
Rack 19” Boardmaster
O Sistema Universal de Diagnóstico 19” BoardMaster Rack consiste num pack de diagnóstico universal, versátil, autónomo e de fácil utilização. Oferece o conjunto mais completo de instrumentos de teste para detetar falhas em quase qualquer tipo de PCB (Circuitos Impressos). Trata-se de um produto de eleição para empresas que atuam no setor automóvel, aeroespacial, militar e numa variedade de outros setores industriais. O BoardMaster é a solução mais completa do fornecedor, que poupa tempo e dinheiro aos clientes, aumentando a disponibilidade e fiabilidade dos ativos.
Com uma gama completa de instrumentos e uma variedade de métodos de teste que garantem um sistema anti falha, o BoardMaster 19" Rack proporciona aos utilizadores a ferramenta de diagnóstico de PCB mais avançada do mercado.
O BoardMaster 19" Rack inclui o software SYSTEM 8 Ultimate pré-instalado, com licenças múltiplas e de fácil utilização. O software poderoso, mas fácil de utilizar, inclui gestão de acesso de utilizadores, o exclusivo TestFlow Manager e uma vasta gama de opções de personalização.

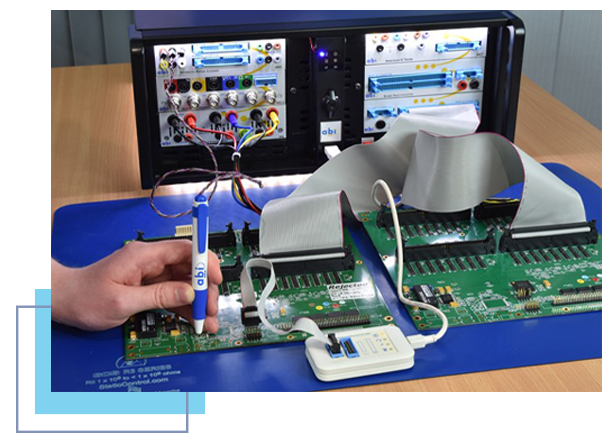

JTAGMaster (e respetiva Placa de Treino)
O Testador e Programador JTAGMaster é uma solução totalmente integrada para a
configuração e diagnóstico de Dispositivos Lógicos Programáveis (PLDs).
Este pack inclui:
Um testador para analisar arbitrariamente pinos individuais e determinar sua
funcionalidade. Essas informações podem ser posteriormente guardadas em
procedimentos de teste personalizáveis, que também podem incluir imagens e fichas
técnicas. O modo EXTEST também está disponível para alterar manualmente o estado
dos pinos e rastrear o efeito noutros dispositivos na cadeia. O software Scan Check é
permite executar estas verificações em várias estações
Uma interface de programação projetada para lidar com arquivos JAM STAPL (Standard
Test And Programming Language) e arquivos SVF (Serial Vector Format), que enviam
instruções de programação e funções de teste para o dispositivo. O fabricante utiliza as
normas JTAG (Joint Test Action Group, compatível com IEEE1149.1), que garantem
compatibilidade entre todos os CI’s compatíveis.
O JTAGMaster também é capaz de programar dispositivos EEPROM utilizando
adaptadores externos. Ficheiro binários standard são suportados e também podem ser
modificados na janela buffer do dispositivo. Uma vasta gama de dispositivos EEPROM está
presente na biblioteca, que pode ser facilmente modificada pelos utilizadores. Os seguintes
protocolos são suportados pelo JTAGMaster:
Interface Periférica Serial (SPI)
Interface Periférica Serial (SPI)
Microwire (μwire)

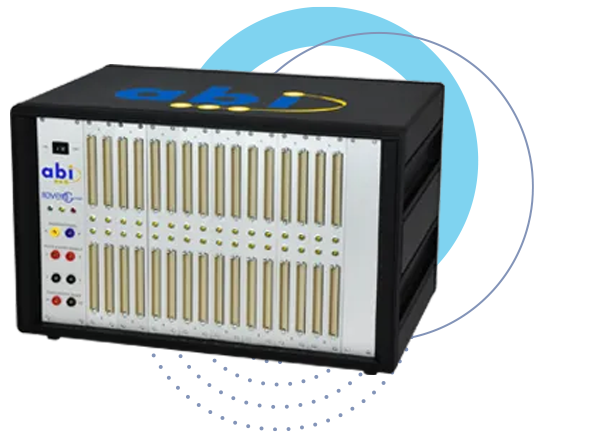

Sistema de Captação de Diagramas RevEng de 2048 canais
O RevEng oferece um método eficaz para criar diagramas de circuito de qualidade
profissional a partir de uma placa de amostra. O sistema RevEng é composto por um sistema de
hardware controlado por PC para medição de continuidade, pelo software de controlo SYSTEM
8 Ultimate e o EdWin XP, um pack CAD completo com recursos avançados.
O RevEng capta a conectividade de um circuito de amostra e produz uma lista de
conexões. A lista de é posteriormente importada para o EdWin XP de forma a criar diagramas
de circuito de qualidade profissional.
O processo de captação é realizado por meio de clips, conectores e sondas que são fixadas em
grupos de componentes. O SYSTEM 8 Ultimate guia o operador para colocar e mover os clips ao
redor do circuito de referência. Posteriormente é gerada uma sequência eficiente de
combinações de clips e movimentos para aprender todas as conexões possíveis.
Para minimizar erros do operador, o sistema aplica uma verificação de orientação e de pinos
para confirmar o contato e a posição dos clips. O RevEng aprende sem aplicar energia à placa e
limita a tensão e a corrente aplicadas para que os semicondutores não sejam afetados - também
é seguro usar em tecnologias de baixa potência. Existe uma ampla variedade de clips e
conectores CI disponíveis. Se um clip ou conector não estiver disponível ou não puder ser
instalado devido às restrições físicas da placa, são utilizadas sondas manuais e recursos sonoros.
Este pack inclui:
Conjunto de cabos PLCC de 20 pinos
Conjunto de cabos PLCC de 28 pinos
Conjunto de cabos PLCC de 44 pinos
Conjunto de cabos PLCC de 52 pinos
Conjunto de cabos PLCC de 68 pinos
Conjunto de cabos PLCC de 84 pinos

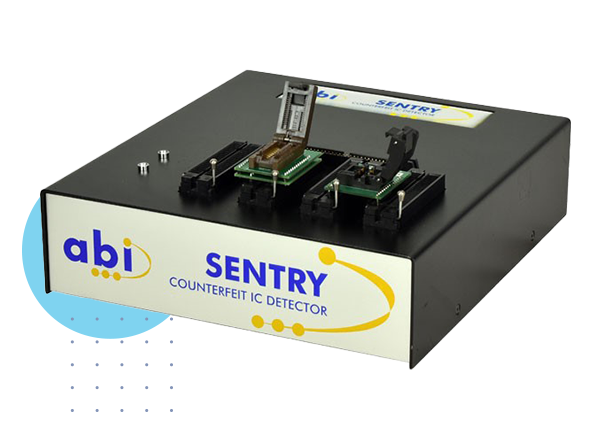

Detetor de falsificação de CI’s SENTRY
O SENTRY é uma solução exclusiva para a deteção rápida e fácil de circuitos integrados
(CIs) e componentes falsificados. Os mais de 34 anos de experiência no campo de equipamentos
de teste e medição, bem como na fabricação de eletrónicos, permitiu ao fabricante projetar este
produto com base em dois conceitos principais:
Oferecer um sistema simples e fácil de usar que possa ser operado por qualquer pessoa,
incluindo pessoal não técnico.
Fornecer uma solução poderosa que permita a deteção de dispositivos falsificados,
protegendo assim um negócio a nível financeiro.
Este pack inclui:
Adaptadores de tomada PLCC universais;
Adaptador de tomada SOIC universal;
Adaptador de tomada TQFP64 e TSOP54;
Adaptador de tomada QFP100 de 0.65 mm;
Kit de calibração.
Movimento Repair, Don´t Waste
O custo de reparar uma placa de circuito é, em média, cerca de 10% do valor de adquirir uma nova.
Porque continuamos a descartá-las tão facilmente?
Reparações in loco sem emissões
Um investimento em formação e nas tecnologias de diagnóstico certas pode transformar pequenas empresas
em referências de reparação local, capazes de testar, manter e reparar componentes eletrónicos internamente.
Os custos podem ser reduzidos até 90% em comparação com a aquisição de peças diretamente no fabricante (OEM).
Retorno sobre o Investimento
Os set-ups de laboratórios locais exigem um investimento substancial em equipamentos, formação e infraestruturas.
A maioria das empresas que fazem parte do movimento “Repair Don’t Waste”, recupera o investimento em 12 a 24 meses,
por vezes, até mais cedo.
Impacto Sustentável
A opção de reparar em vez de comprar novos componentes reduz as emissões em 85%.
A ONU estima que só em 2023 sejam produzidos aproximadamente 50 milhões de toneladas de resíduos eletrónicos.
Este desperdício é avaliado em 50 mil milhões de euros apenas em materiais. A reparação interna bem como a redução
de resíduos eletrónicos agregam um valor enorme às empresas comprometidas com a transição energética.
